Datentabelle für Isokorrosionsbereiche
|
Konzentration (Ma-%) |
Siedekurve (°C) |
Isokorrosionslinie 0,1 mm/a (°C) |
Isokorrosionslinie 0,5 mm/a (°C) |
|
0 |
100 |
101 |
- |
|
10 |
101 |
101 |
- |
|
20 |
103 |
98 |
- |
|
30 |
108 |
98 |
106 |
|
40 |
115 |
92 |
98 |
|
50 |
126 |
85 |
98 |
|
60 |
142 |
85 |
99 |
|
70 |
165 |
86 |
100 |
|
80 |
198 |
72 |
86 |
|
90 |
- |
86 |
98 |
Interpretation der Bereiche:
-
Bereich < 0,1 mm/a: Temperaturen unterhalb der 0,1 mm/a-Linie. Hier gilt der Werkstoff als sehr beständig.
-
Bereich 0,1 – 0,5 mm/a: Der schmale Korridor zwischen den beiden Isokorrosionslinien.
-
Bereich > 0,5 mm/a: Temperaturen oberhalb der 0,5 mm/a-Linie bis hin zur Siedekurve. Hier findet ein starker Materialabtrag statt.
-
Siedekurve: Die obere Grenze, ab der die Schwefelsäure unter Normaldruck siedet.

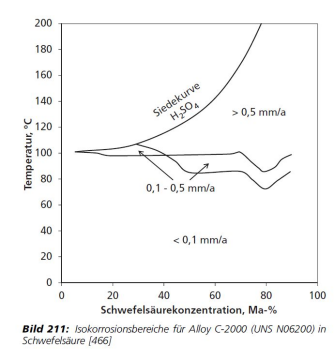

Hinweis zum Diagramm: Auffällig ist das "Korrosions-Minimum" (höhere Beständigkeit) bei ca. 80 Ma-% Schwefelsäure, erkennbar an dem deutlichen Einbruch der Kurven nach unten, bevor sie bei noch höheren Konzentrationen wieder ansteigen.
